GBC-40.5手車式金屬封閉開關設備
空氣絕緣開關柜
適用范圍：
適用于三相交流50Hz單母線系統，作為接受和分配35KV網絡電能之用。
產品詳情
??GBC-40.5手車式高壓開關設備系戶內成套配電裝置，適用于三相交流50Hz單母線系統，作為接受和分配35KV網絡電能之用。可選少油斷路器或真空斷路器。
本產品符GB3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1KV以上52KV及以下交流金屬封閉開關設備和控制設備》，IEC60694《高壓開關設備和控制設備共用條款》等標準要求。
二、使用條件
1、周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2、海拔高度不超過1000米；
3、相對環境濕度日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8級；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
注：超出上述正常使用條件時，用戶可與我公司協商解決。

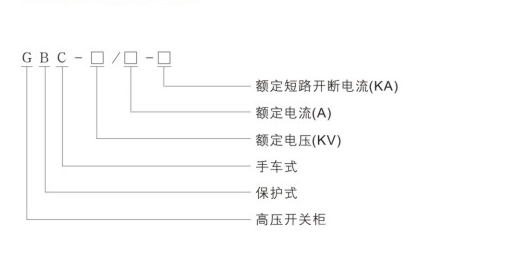

三、型號及含義
四、主要特點：
產品由柜體及手車兩大部分組成，柜的正面，柜之間及柜兩側終端均采用鋼板門或金屬封板加以保護，柜后一般為鋼網遮攔，但所用變壓器柜及聯絡母線柜的柜后下部則采用鋼板封裝，以確保安全；
產品帶電體之間主要為空氣絕緣，各帶電體之間、相地之間的絕緣距離不小于300mm，只有個別方案柜的個別部位，其相間距離不足時才設置絕緣間隔；
?? 手車室底部為手車軌道，在軌道內側焊有供手車推進及拉出的定位機構板：軌道外側焊有接地觸頭片（手車通過此觸片經柜體接地），本室與上下隔離觸頭之間有絕緣隔板相隔，與柜頂主母線之間設有金屬隔板；
為保證操作程序正確性，本型開關柜設有機械或電氣聯鎖；
根據用途，手車共分為斷路器、三相及單相電壓互感器、避雷器、隔離、所用變壓器等六種。各種手車均有識別裝置，以保證同類型手車能夠互換，不同類型手車不能互換。
五、主要技術參數：
|
項目 |
單位 |
參數 |
|
額定電壓 |
KV |
40.5 |
|
額定頻率 |
HZ |
50 |
|
額定電流 |
A |
1250、1600、2000 |
|
額定雷電沖擊耐受電壓 |
KV |
185 |
|
額定短時工頻耐受電壓 |
KV |
95 |
|
額定短路開斷電流??? |
KA |
20、25、31.5 |
|
額定短路關合電流 |
KA |
50、63、80 |
|
額定短時耐受電流 |
KA |
20、25、31.5 |
|
額定峰值耐受電流 |
KA |
50、63、80 |
|
額定短路持續時間 |
S |
4 |
|
額定短路電流開斷次數 |
次 |
20 |
|
機械壽命??? |
次 |
10000 |
|
防護等級 |
次 |
IP2X |
|
外形尺寸（寬×深×高） |
Mm |
1818×2050×2900 |
訂貨時應提供下列資料
1、產品型號，一次接線方案編號或一次系統圖。
2、二次回路原理圖，端子排列圖；
3、一二次元件名稱、規格型號、數量及技術參數；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按公司標準）
??????? 6、如有特殊要求，與制造廠協商解決。
