PGL交流低壓配電屏
固定式開關柜
適用范圍：
適用于發電廠，變電站，廠礦企業等，在交流50HZ，額定工作電壓不超過380V的低壓配電系統中作為動力、配電、照明之用。
產品詳情
PGL交流低壓配電屏，適用于發電廠，變電站，廠礦企業等，在交流50HZ，額定工作電壓不超過380V的低壓配電系統中作為動力、配電、照明之用。
本產品技術性能符合GB7251和GB4720標準要求。
二、環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于35℃。
2、大氣條件：空氣清潔，相對濕度在最高溫度+40℃時不超過50﹪；在較低溫度時允許有較高的相對濕度，例如20℃時為90﹪，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
3、海拔高度不超過2000米。
4、裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整。
5、裝置應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。
6、本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
7、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

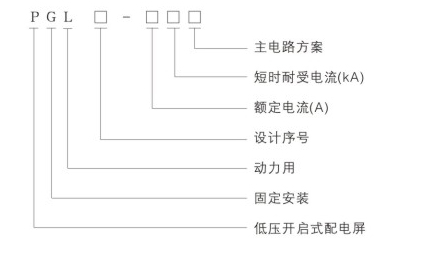

三、型號及含義
1、本產品系戶內固定安裝使用，具有開啟式雙面維護的低壓配電裝置。
2、其基本結構采用鋼板及角鋼焊接而成，屏前有門，屏正面上方有可開啟式的儀表板，可裝設指示儀表。
3、并列安裝的屏之間加有隔板，這樣就減少了因故而擴大事故的可能，終端屏可加防護板，主母線安裝于屏后骨后架上方絕緣框上，母線上方裝有防護罩，防止上方墜落金屬物件造成主母線短路的惡性事故。
4、本產品具有良好的接地保護系統，主接地點焊接在骨架的下方，儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路，這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。
5、中性母線設置于屏的下方絕緣子上。殼體內外均有防護漆層，始端屏終端屏可加防護板。
6、本產品結構合理，電路配置安全，防護性能好，分斷能力高，動熱穩定性好，運行安全可靠等優點，是新一代低壓開關設備，電網改造產品。
7、本產品每一個主電路方案對應一個或數個輔助電路方案，因此用戶在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖。
8、簡化了主電路方案，取消了多回路小電動機控制方案，使主電路方案更加合理，真正使本產品在配電系統中作為動力，配電，照明之用，多回路小電動機的控制方案，建議選取動力箱系列產品。
9、本產品屏寬尺寸400、600、800和1000mm四種，每一屏可作為一個獨立單元，并且能以屏為單元組合成各種不同方案，方便用戶選取，并達到所需要方案的組合。

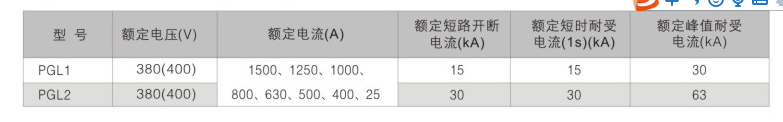

五、主要技術參數
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
