XL-21動力柜

非標箱(柜)

適用范圍:

適用于交流50HZ,額定電壓660V以下,1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電,動力照明之用,電壓380V,容量為0.52-75kW電機的電控裝置及照明之用。
產品詳情
  一、概述
  XL系列低壓動力配電箱用于交流50HZ,額定電壓660V以下,1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電,動力照明之用,電壓380V,容量為0.52-75kW電機的電控裝置及照明之用。對于其他符號本動力配電箱的場合也可以使用。產品具有線路方案靈活、組合方便、應用性強、結構新穎等特點,外殼防護等級可達IP30。
  產品符合IEC60439.1-1999《低壓成套開關設備和控制設備》GB7251.1-2005 《低壓成套開關沒備和控制設備》等標注要求。
  二、使用環境條件
  1、海拔高度不超過2000米。
  2、環境溫度、周園空氣溫度不高于+40℃,周圍空氣溫度不低于-10℃,在24小時周期內平均溫度不高于+35℃。
  3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。
  4、相對溫度在最高溫度為+40℃時不超過50%,在最低溫度允許有較高的相對溫度,如+20℃以下時為90%,應考慮到由于溫度變化而可能偶然產生一般凝露。
  5、用戶有特殊要求時可與制造廠協商解決。

  三、型號及含義


  四、結構特點
  1、XL-21動力柜采用C型材或8MF型材組裝而成,具有結構緊湊,檢修方便,線路方案可以靈活組合等特點??蚣芗皩S门涮琢慵杀竟旧a(chǎn)配套供貨,以保證柜體的精度和質量。柜體零部件按模塊原理設計,通用化系數高,可以實行預生產,縮短制造周期,提高工作效率。
  2、柜門與構架采用可卸活動鉸鏈相連,安裝、折卸方便。
  3、安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與柜架用滾花墊圈連接,整柜構成完整的接地保護系統。
  4、輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能,接觸器可采用直流保持。
  5、受電主開關具有瞬間脫扣和熱磁脫扣保護可選,為與下一級主開關配合,取消瞬間保護避免了越級跳閘,具有自投、手動操作和自動切換功能,供用戶選用。
  6、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
  7、采用無聲運行交流接觸器,并具有節能功能。
  8、饋電電路主開關具有瞬間脫扣和熱磁脫扣保護,當用戶要求,可加裝漏電保護。
  9、照明電路主開關具有瞬時、過載和漏電保護。
  10、受電電路裝有電流表、電壓表。

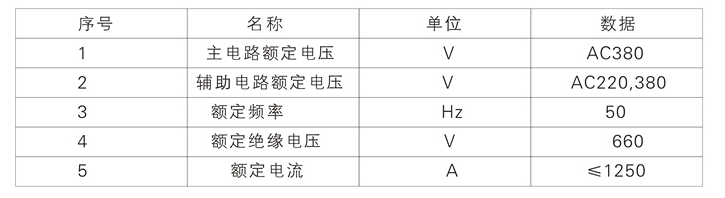

  五、技術參數


  六、安裝與使用
  1、動力配電箱檢查合格后方可裝箱運輸。當產品送抵目的地后,首先檢查箱是否完整。若動力配電箱不是立即安裝使將產品存放在干燥清潔之處。
  2、動力配電箱可按安裝圖進行安裝,基礎槽鋼及螺釘由用戶自備,如系電纜出線,則用戶埋好基礎槽及底腳螺栓外電纜溝。
  3、動力配電箱經安裝或檢修后,在投入運行前必須進行一系列項目的檢查和試驗。
  (1)檢查內部電器設備和線路是否符合原理圖
  (2)檢查并操作開關數次,是否靈活、正常。
  (3)檢查并試驗所有的表計及繼電器動作是否準確。
  七、訂貨須知
  訂貨時客戶應提供下列資料:
  1.產品的全部型號(包括主電路方案號和輔助電路方案號)。
  2.主電路系統圖,柜體平面排列圖。
  3.輔助電路電氣原理圖。
  4.柜內元器件清單(主母線規格)。
  5.柜體顏色及尺寸。
  6.其它與產品正常使用條件不符的特殊要求。
  八、制造廠供貨時提供的文件及附件
  (1)送貨清單。
  (2)產品合格證。
  (3)出廠檢驗報告。
  (4)產品說明書。
  (5)一次系統圖、控制原理圖和二次接線圖。
  (6)柜門鑰匙、操作手柄及合同規定的備品備件。
  (7)主要元件的使用說明書。
