ZW43-12戶外高壓真空斷路器
戶外開關設備
適用范圍：
主要用于開斷、關合電力系統的負荷電流、過載電流、短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。
產品詳情
ZW43-12戶外真空斷路器是三相交流50Hz、額定電壓12kV的戶外高壓開關設備。主要用于開斷、關合電力系統的負荷電流、過載電流、短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。本斷路器采用立柱型、干式結構,絕緣可靠，電壽命長、免維護,特別適用于頻繁操作場所的要求。也可作業電網的分段開關，加裝控制器后，可實現配網自動化。
該產品符合GB/T1984《高壓交流斷路器》、GB/T1985《交流高隔離開關和接地開關》及GB/T11022《高壓開關設備和控制設備標準的公用技術要求》等標準要求。
二、環境條
1、周?chē)諝鉁囟龋荷舷?40℃，下限-40℃；
2、海拔：不超過2000m；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

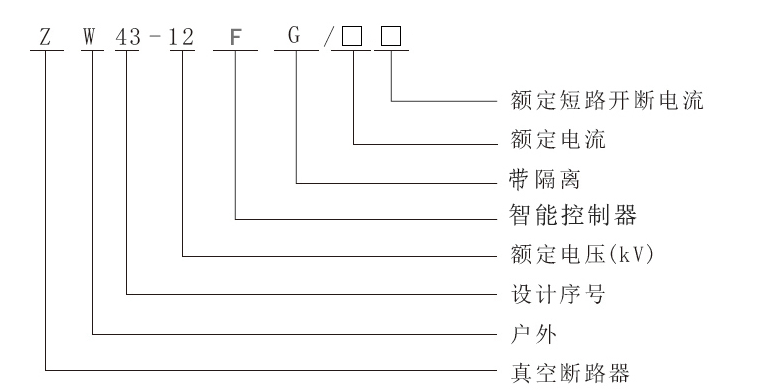

三、型號及含義
1、斷路器經一新的小型化設計,采用全封閉結構,獨特的滅弧室封裝技術,密封性能好,有助于提高防潮、防凝露性能,適用于高溫、潮濕地區使用。
2、斷路器開斷性能穩定可靠,具有無燃燒，安全、免維護、體積小、重量輕、使用壽命長等特點。
3、斷路器可裝設相CT,輸出二相電流供職能控制進行信息分析,實現過流保護功能。
4、斷路器內裝有臺閘涌流消除裝置(復合控制器),不但能避免涌流弓起的誤動作,而且正常工作時果電流脫扣器線圈不帶電,從而小車了脫扣器抖動可能引起的誤動作。
5、斷路器也可配置智能開關控制器,設有三段式電流保護,零序保護,重合閘、速斷保護等多種保護功能，它支持多種通訊協議,允許選用多種通訊方式構成通訊網,即可對開關進行本地手動或遙控操作,也可通過通訊網實現遠方遙控,如配用相應的重臺器或分段器控制裝置,可作為重合器或分段器使用。
6、操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。
7、操動機構新穎、簡單、運行可靠、體積小，機械壽命長。
8、5、采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
6、手動分閘裝置:當控制系統出現故障時，可用手動分閘作緊急分?jǐn)嗖僮?，可靠開斷額定負荷電流；
9、位置檢測器:接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
10、開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好；
11、隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
12、控制器實現遙控、遙測、遙信、遙調“四遙”功能。

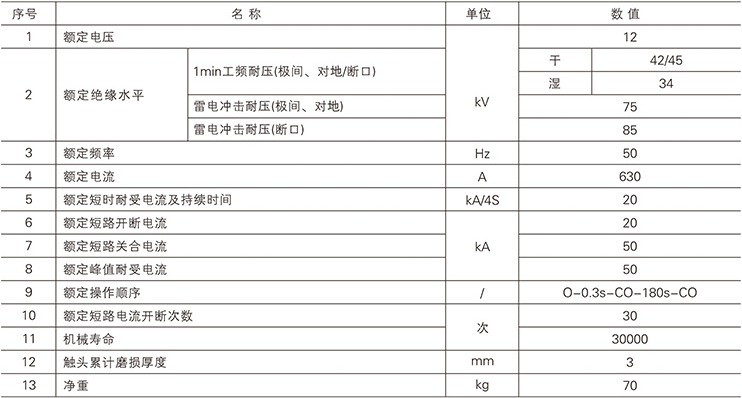

五、技術參數
